Comment lire une carte PPFD et repérer les zones mal éclairées ?

Une carte PPFD se lit comme le relevé d'une surface précise, à une hauteur et à un réglage précis. Avant de comparer les couleurs ou le chiffre le plus élevé, repérez les dimensions de la zone mesurée, la distance entre lampe et capteur et la position de chaque point. C'est seulement ensuite que la moyenne, le minimum et l'uniformité prennent un sens pour votre installation.

Vérifier les conditions inscrites autour de la carte

Identifiez le modèle et sa génération, la puissance ou le pourcentage de variation, la hauteur entre le luminaire et le plan du capteur, la longueur et la largeur de la grille ainsi que l'espacement des points. Une carte prise dans une chambre réfléchissante peut différer d'une mesure en espace ouvert. Notez aussi la présence éventuelle d'autres luminaires. Si ces éléments manquent, le dessin reste suggestif, mais il ne permet pas de dimensionner sérieusement une culture.

La hauteur se mesure par rapport au couvert végétal prévu, pas seulement au sol. Si les plantes montent, le même appareil et le même réglage ne donneront plus la même distribution à leur sommet. La méthode de mesure et la calibration du capteur influencent également le résultat.

Regarder les points faibles avant le centre

La valeur centrale peut être séduisante alors que des rangées périphériques reçoivent moins de photons. Relevez le minimum, le maximum et la moyenne des points effectivement situés sur votre surface cultivée. Pour décrire simplement l'uniformité, vous pouvez calculer minimum ÷ moyenne avec les mêmes points ; précisez toujours cette définition, car d'autres indicateurs existent.

Une carte de 120 × 120 cm ne dit pas ce qui se passe sur une table de 150 × 100 cm sans nouvelle mesure ou modèle validé. Une moyenne calculée sur une petite zone centrale n'est pas comparable à une moyenne intégrant les bords. Ne confondez donc pas « empreinte annoncée » et couverture utile pour la culture, le stade et l'objectif lumineux considérés.

Comparer deux cartes en cinq vérifications

1. Choisissez la même surface utile et la même forme de grille.
2. Vérifiez une hauteur compatible avec chacune des notices et avec votre salle ; si elle diffère, signalez la limite de comparaison.
3. Relevez la puissance électrique réellement utilisée, et non seulement la position du variateur.
4. Comparez moyenne, minimum, maximum et répartition des points faibles, avec la même définition de l'uniformité.
5. Confirmez si les parois, les réflecteurs et les luminaires voisins étaient pris en compte.

Si un fabricant ne publie qu'une valeur au centre, vous ne pouvez pas reconstruire une carte à partir de ce seul chiffre. Demandez la grille complète ou mesurez l'installation avec un capteur quantique adapté. Une photographie d'une culture ou un rendu coloré sans échelle ne constitue pas une mesure PPFD.

Schéma pédagogique de lecture

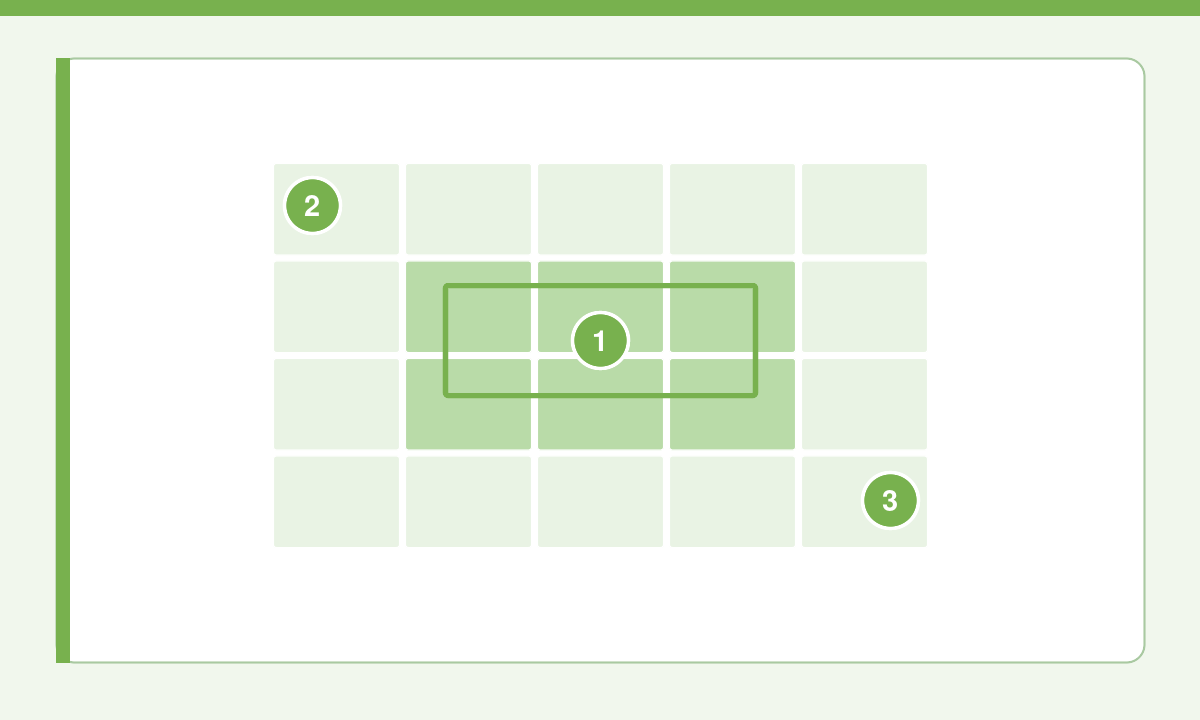

L'illustration associée à ce guide représente une grille fictive et sans valeurs PPFD : elle sert uniquement à montrer les rangées centrales, les bords et les coins à contrôler. Elle ne correspond à aucun produit HLG. La seconde illustration montre les données à noter à côté d'une carte avant toute comparaison.

Pour distinguer PPF, PPFD et DLI avant de lire une carte, consultez le guide des unités. Le guide de choix HLG montre à quelle étape du projet utiliser cette lecture. Les fiches des lampes horticoles HLG restent le point de départ pour rechercher une carte du modèle exact.

À lire aussi : comprendre PPF, PPFD et DLI · régler la hauteur et la puissance.

Questions fréquentes

Une moyenne élevée suffit-elle ?

Non. Elle peut masquer des coins faibles ou un centre excessivement intense. Examinez les valeurs individuelles et la proportion de la surface cultivée dans la plage adaptée à votre culture.

Deux cartes à hauteurs différentes sont-elles comparables ?

Pas directement. Changer la distance change à la fois les niveaux et la répartition. On peut les utiliser pour étudier deux scénarios d'installation, mais il faut annoncer cette différence.
